Flow Meter

Flow meter Adalah salah satu alat ukur yang digunakan untuk mengukur laju aliran atau Jumlah suatu fluida yeng bergerak mengalir dalam suatu pipa tertutup atau saluran terbuka seperti channel atau sungai atau parit atau gorong-gorong.

Pemakaian flow meter tersebut sebagai difinisi flowmeter paling sederhana dan sesuai dengan kemajuan tekhnology fungsi dari flow meter sudah dikenal dan berkembang pesat sesuai dengan tujuan, manfaat dan fungsi pemasangannya. Jenis fluida yang melewati atau diukur oleh flow meter bisa berupa cairan, gas maupun solid seperti air mium, air limbah, air lumpur, susu, madu, kecap, ciaran kimia, air gula, adonan kue, concrete, powder, biji bijian dan lai lain.

Pengaplikasian flow meter banyak digunakan untuk mengukur karakter aliran baik berupa kecepatan aliran, kapasitas aliran maupun volumenya atau bisa juga di hitung mass flow nya yang berupa berat fluida. Pemilihan jenis serta model dari flow meter tergantung pada aplikas yang di sesuaikan dengan tujuan, manfaat, tingkat kesulitan instalasi serta akurasi yang di inginkan. Karena itu dibutuhkan rekayasa pemasangan flow meter agar didapatkan manfaat yang optimal, agar sesuai dengan investasi yang dikeluarkan.



Fungsi Flow Meter

Flow meter mempunyai fungsi untuk :

·         Mengetahui Kecepatan ALiran ( Velocity)  dengan satuan jarak/waktu

·         Satuan unit pengukuran : (meter/menit, meters/detik dll

·         Mengetahui Kapasitas Aliran ( Flow Rate ) dalam pipa

·         Satuan unit pengukuran : (LPS, LPM, LPH, M3/H, M3/Menit, GPM, GPH dll

·         Mengetahui Jumlah Total Volume yang telah mengalir ( Totalizer)

·         Satuan Unit : m3, liters, gallon dll

·         Control atau monitor dengan adanya output berupa analog out put : 4-20mA, pulsa, RS485, relay contact dan lainya.



Type dan Model Flow Meter

Berikut ini Type dan model atau jenis flow meter dari segi cara kerja, fungsi, dan cara instalasi serta jenis aplikasinya yang banyak di gunakan di berbagai dunia industri :

1.   Flow Meter Portable

·         Flow meter portable mulai terkenal saat dikenalkanya flow meter jenis ultrasonic dimana cara penggunaan dan instalasinya cukup mudah dan cepat serta  dapat dibawah kemana mana.

·         Portable flow meter ini menggunakan jenis clamp on flow meter dimana sensor atau sering di sebut dengan transducer ultrasonic cukup di clamp pada permukaan luar pipa, Karena prosesn insatlasi tanpa memotong pipa atau melubangi pipa maka biaya instalasi dari flow meter clamp on sangat murah dan cepat.

·         Untuk jenis flow meter portable biasanya di lengkapi dengan data logger vaik itu secara internal maupun external dan untuk power karena sifatnya portable biasanya menggunakan battery yang bisa di charge dan umumnya battery mampu bekerja pada waktu cukup lama diatas 5 jam.



2.   Ultrasonic Flow Meter

·         Flow meter ultrasonic merupakan tipe flow meter yang cara kerjanya mengukur kecepatan aliran fluida dengan menggunakan ultrasound sehingga dengan perhitungan volume yang mengalir bisa terbaca di transmitter ultrasonic.

·         Dengan menggunakan sensor ultrasonik atau sering disebut transducer ultrasonic flowmeter dapat mengukur kecepatan rata dari aliran fluida dalam pipa dengan cara mengukur rata rata perbedaan waktu antara waktu pengiriman signal dan penerimaan signal dengan arah aliran.



3.   Coriolis Mass Flow meter

·         Flow meter coriolis adalah jenis flow meter yang secara teori menghitung kekuatan gaya/tenaga akibat adanya osilasi suatu sensor yang dilewati cairan dengan menggunakan perhitungan coriolis yang di konversi ke suatu aliran massa.

·         Coriolis flow meter secara real mempu menghitung massa aliran sehingga perubahan temperature dari aliran tidak banyak berpengaruh. Begitu juga persolan perubahan aliran karena instalasi atau sebab lain yang berakibat aliran tidak laminer serta terjebaknya udara atau gas dalam aliran tidak memeengaruhi akurasi. Berbeda dengan sifat flow meter yang menghitung volume dimana mass flow meter bisa mengabaikan berat dari udara atau gas yang terjebak dalam aliran.

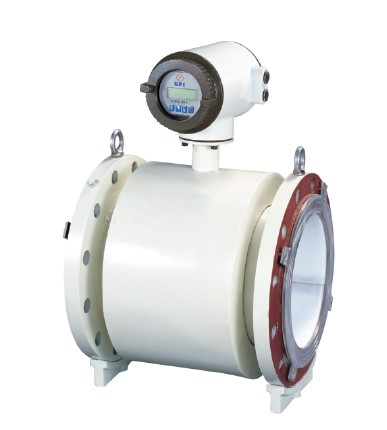

4.   Flow Meter Electromagnetic

·         Flow meter electromagnetic yang sering disebut magnetic flow meter atau magmeter merupakan jenis flow meter yang cara kerjanya menggunakan hukum faraday. Karena sifat kerjanya seperti itu maka magnetic flow meter hanya bisa kerja pada cairan yang mempunyai konduktifitas pada tingkatan tertentu dan umumnya pada kisaran minimal 20 micro siemen
